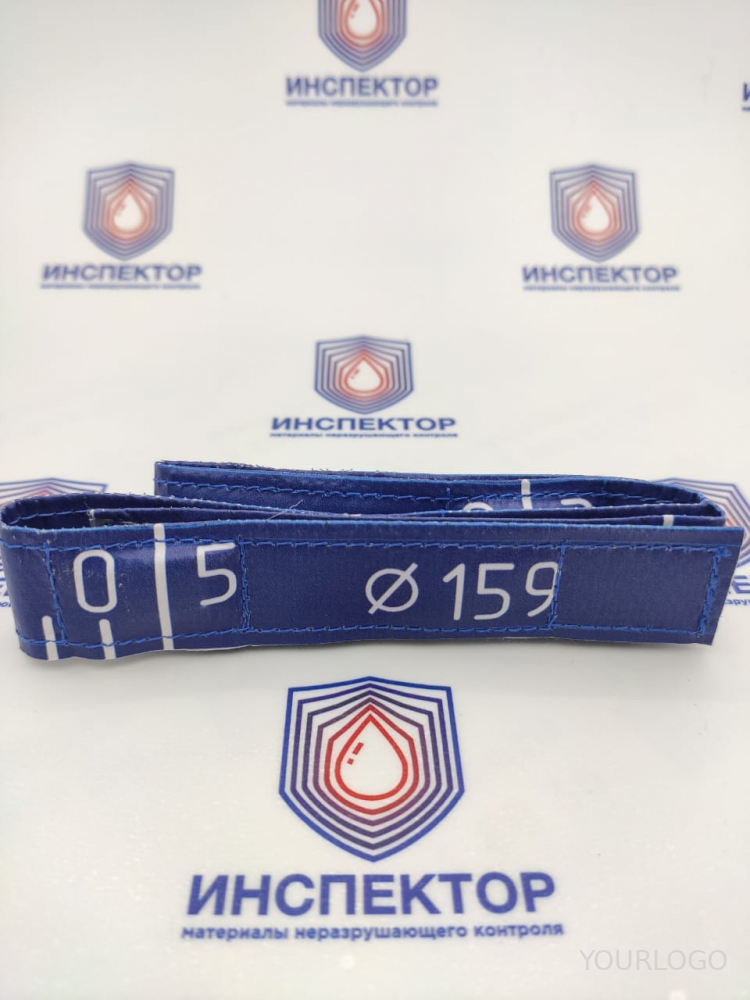

Пояс мерительный с маркировочными знаками "ИНСПЕКТОР-НК"
Пояс мерительный с маркировочными знаками "ИНСПЕКТОР-НК"
Пояс мерительный является вспомогательным инструментом для облегчения определения месторасположения дефектов сварного шва при проведении радиографического контроля. Наличие меток пояса мерительного при расшифровке рентгенографических снимков способствует точному и оперативному установлению координат дефектов сварки относительно контролируемого объекта.

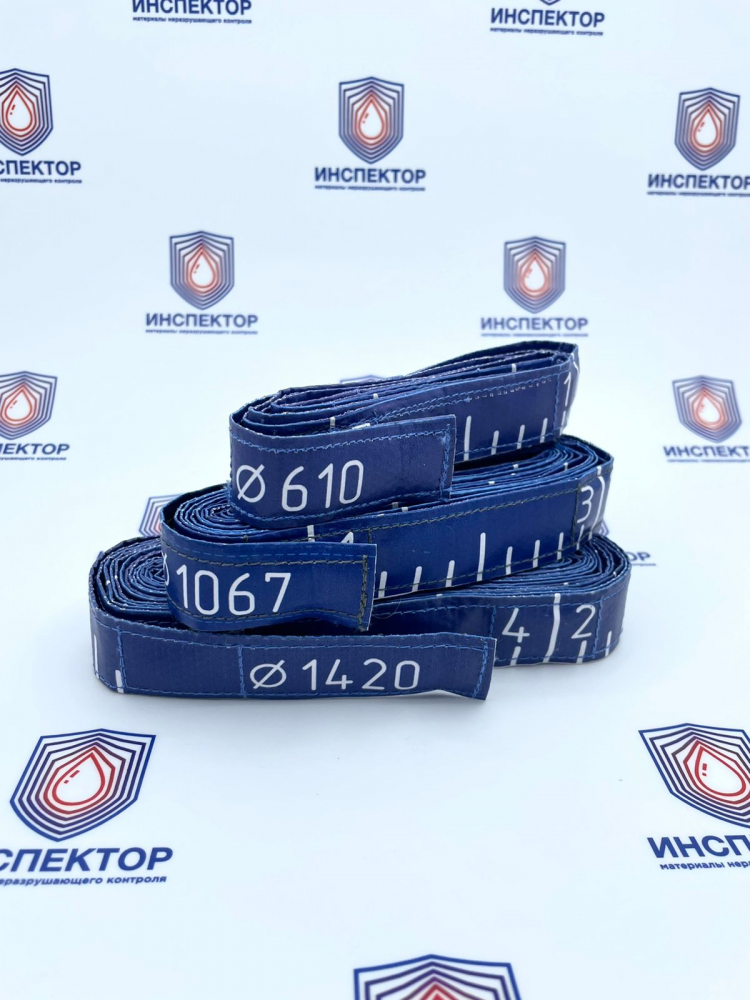

Пояса мерительные разработаны согласно рекомендациям ГОСТ 7512-82 и EN 1435:97 и изготавливаются собственному ТУ. Пояса мерительные выпускаются различных типоразмеров в зависимости от диаметра трубопровода или резервуара или их длины окружности или длины шва на плоскости.
Типовые диаметры трубопроводов выбираются из ряда:
D (мм) 89, 104, 114, 159, 168, 219, 273, 325, 377, 406, 426, 457, 508, 530, 610, 630, 711, 720, 762, 813, 820, 920, 1020, 1120, 1220, 1420.
