Пенетрант PRN предназначен для выявления поверхностных дефектов (трещин, пор, непроваров, межкристаллитной коррозии и др.) при проведении капиллярного неразрушающего контроля (метод проникающих жидкостей) изделий из непористых материалов:

• металлов и сплавов;
• сварных соединений;
• керамик;
• стекла;
• полимерных композитов.

Применяется в машиностроении, авиастроении, судостроении, энергетике, трубопроводном транспорте и других отраслях.

Принцип действия:

Пенетрант за счёт низкой вязкости и малого поверхностного натяжения проникает в поверхностные дефекты под действием капиллярных сил. После удаления избытка пенетранта с поверхности и нанесения проявителя образуется контрастный индикаторный след, визуализирующий местоположение и форму дефекта.

Инструкция по применению набора капиллярной (цветной) дефектоскопии Инспектор для нормальных температур серии N:

1. Подготовка поверхности

1. Очистите (обезжирьте) объект контроля с помощью ОчистителяCLN.
2. Дождитесь полного испарения очистителя (поверхность должна быть сухой).

2. Нанесение пенетранта

1. Равномерно нанесите ПенетрантPRN на зону с предполагаемыми дефектами.
2. Выдержите от5до20минут. Время выдержки зависит от температуры окружающей среды:
   • при более низких температурах время увеличивается;
   • при высоких сокращается.
3. При растекании пенетранта допускается нанесение дополнительных слоёв.

3. Удаление избытка пенетранта

1. Аккуратно удалите пенетрант с поверхности:
   • сухой ветошью;
   • ветошью смоченную водой или очистителем;
   • специальными безворсовыми салфетками.
2. Если поверхность имеет повышенную шероховатость или пористость:
   • Обильно смочите ветошь ОчистителемCLN или водой и повторно очистите поверхность, чтобы избежать ложного фона при контроле.
3. Перед нанесением проявителя убедитесь, что на поверхности нет видимых следов пенетранта (кроме выявленных дефектов).

4. Нанесение проявителя

1. Нанесите ПроявительLDN плавными движениями с расстояния 30см от объекта контроля.
2. Старайтесь формировать тонкий равномерный слой.
3. Дождитесь полного высыхания проявителя перед нанесением следующего слоя (если требуется).
4. Рекомендуется наносить несколько тонких слоёв, а не один толстый.
5. По мере высыхания проявителя на поверхности появятся красные индикаторные следы (цвет пенетранта), указывающие на наличие и форму дефектов.
6. После полного высыхания проявителя зафиксируйте выявленные дефекты в соответствии с нормативной документацией (НД).

5. Завершение контроля и очистка

1. Внимание: проявитель гигроскопичен. Длительное нахождение на металлической поверхности может спровоцировать коррозию.
2. Проявитель и пенетрант биоразлагаемые составы. Их допускается оставлять на поверхности, если это разрешено НД.
3. Для удаления проявителя:
   • с гладких поверхностей используйте сухую ветошь;
   • с пористых или шероховатых поверхностей примените ОчистительCLN.
4. Для полной очистки дефектных полостей:
   • повторите нанесение проявителя (для вытягивания остатков пенетранта);
   • обильная обработка очистителем;
   • нагрев;
   • используйте ультразвуковую ванну.

Технические характеристики:

• Тип пенетранта: контрастный (визуальноцветной), класс чувствительности 2 (по ГОСТ Р 56511).
• Цвет: яркокрасный (контраст с фоном не менее 40%).
• Вязкость кинематическая при 20°C: $12,5\pm 0,5$ммІ/с.
• Температура применения: от10°C до+50°C.
• Время проникновения в дефект: 520мин (в зависимости от типа дефекта и материала).
• Остаточная флуоресценция: отсутствует.
• Плотность при 20°C: $0,87\pm 0,02$г/смі.
• Поверхностное натяжение: не более 32мН/м.
• Содержание галогенов/серы: не более 0,1% (массовая доля).
• Коррозионная активность: отсутствует (по ГОСТ 24521).
• Срок годности: 60месяца с даты изготовления.

Состав (основные компоненты):

• Растворительноситель (ароматические углеводороды);
• Красящий пигмент (органический краситель красного цвета);
• Смачивающие добавки (неионогенные ПАВ);
• Ингибиторы коррозии;
• Пропеллент;
• Функциональные добавки (регуляторы вязкости, пеногасители).

Преимущества Пенетранта PRN Инспектор:

• Отсутствие резкого запаха (без ароматических углеводородов);
• Низкий уровень токсичности (исходя их компонентов);
• Является биоразлагаемым;
• Разрешен для применения в помещении (при должной вентиляции и применению СИЗ);
• Соответствие ГОСТ и ИСО;
• Не содержит хлорсодержащие компоненты;
• Полный цикл производства локализован в РФ (Удмуртская Республика);
• Широкая география дилерской сети;
• Вся необходимая документация размещена на этикетке (в формате QR-кода);
• Большой срок годности (5 лет).

Технические характеристики:

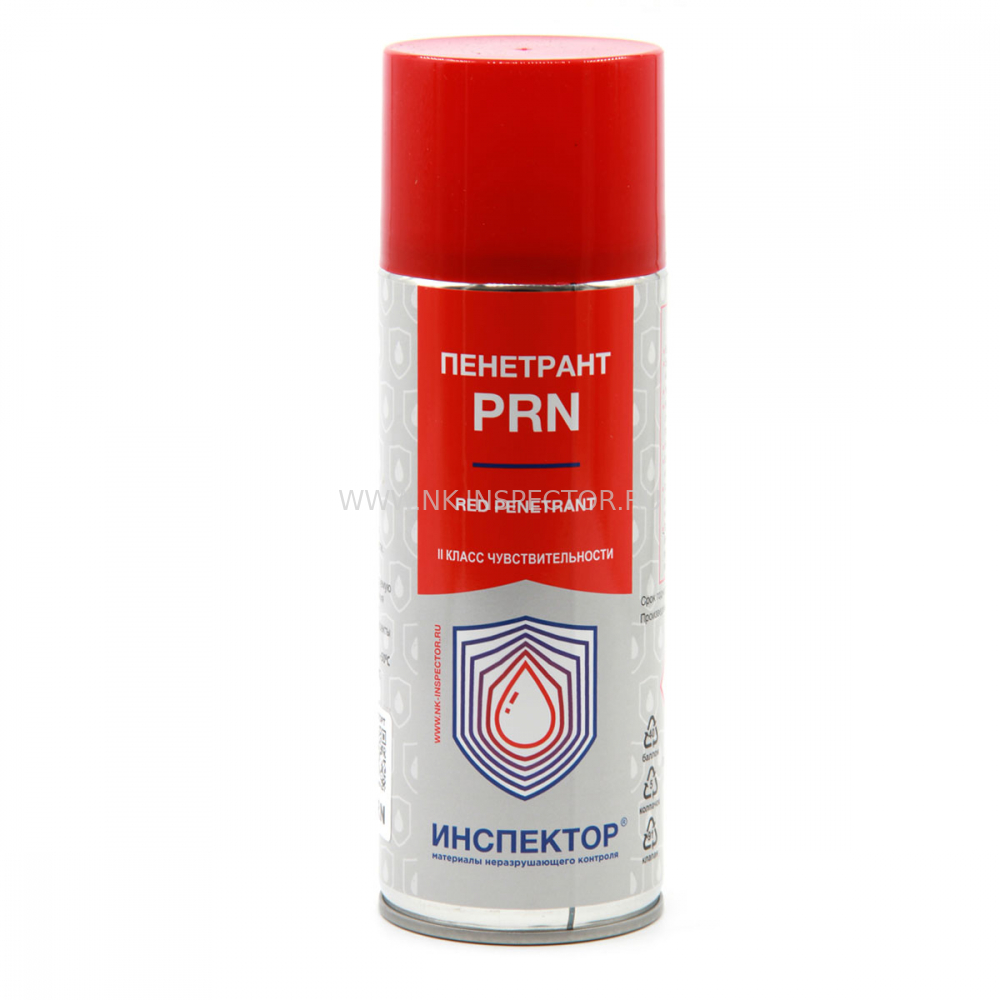

• Аэрозольный баллон объёмом 520 мл с действующим веществом 400 мл;
• Тип 2, Метод А, 2 уровень чувствительности соответствует стандарту ISO 3452-2
• Применяется при температуре атмосферного воздуха от -10 до +50 С градусов по Цельсию;
• Срок хранения 60 месяцев даты изготовления (хранение осуществлять в сухом, вентилируемом помещении (складе) при температуре воздуха от +10 до +30 С градусов по Цельсию);
• Утилизируется как бытовой мусор (согласно маркировкам на баллоне);
• Произведено согласно по ТУ 26.51.66-001-029959060-2018;
• Соответствует ГОСТ 18442-80 и ГОСТ Р ИСО 3452-2-2009;
• Разрешено применение в Атомной промышленности (Заключение Росатом);
• Код ТН ВЭД 3204900000.

Примечание: если на объекте запрещено использование аэрозолей, рассмотрите дефектоскопические материалы в канистрах. Для работ при отрицательных температурах рекомендуется серия L (для низких температур).
